| 起源の場所: | 西安 |
|---|---|
| ブランド名: | XG |
| 証明: | ISO,CCC |
| モデル番号: | LZZBJ9 |
| 最小注文数量: | 1セット |
| 価格: | USD100-300 |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 3-7ドリュアース |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 2000セット |
| タイプ: | エポキシ樹脂は変流器を投げた | モデル番号: | LZZBJ9 |
|---|---|---|---|
| 使用法: | 現時点の | 評価される頻度: | 50hz、60hz |
| 評価される絶縁材のレベル: | 12/42/75のkV | 評価される二次流れ: | 5A （2A、1A） |
| 熱制限出力: | 500VA、300VA | 評価される第一次流れ: | 10A、15A、20A、30A、40A、50A、60A、75A、100Aへの1200A |
| ハイライト: | 三相ブッシング変流器、LZZBJ9 10kV ブッシング変流器、エポキシ樹脂キャスト CT 変流器,LZZBJ9 10kV Bushing Current Transformer,Epoxy Resin Cast CT Current Transformer |
||

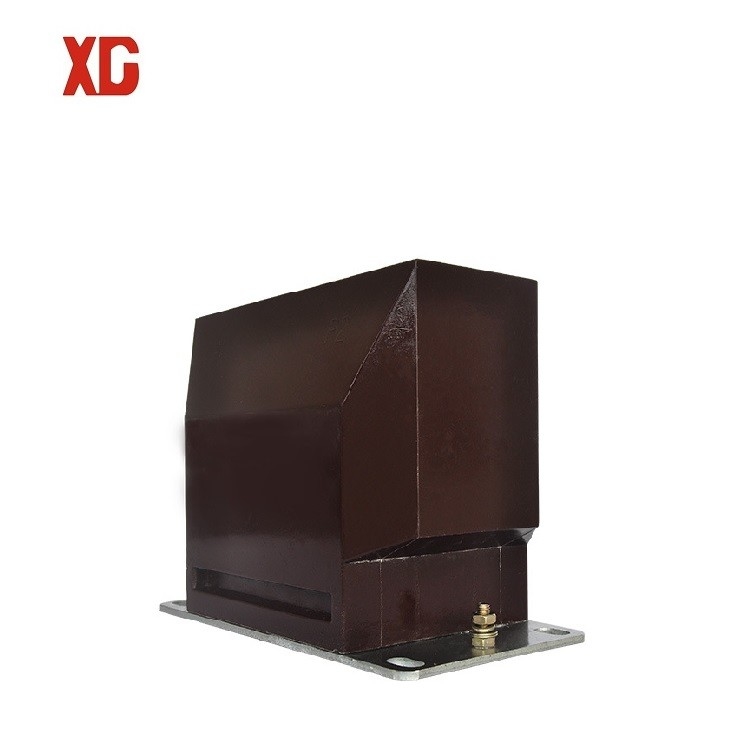

1.LZZBJ9 10kV 変流器三相変圧器ブッシング変流器
LZZBJ9-10 変流器は完全密閉構造で、鉄芯は高品質の磁気伝導性材料で作られ、一次および二次巻線と鉄芯はすべてエポキシ樹脂に注がれており、優れた絶縁性能と耐湿性を備えており、簡単です表面をきれいにします。

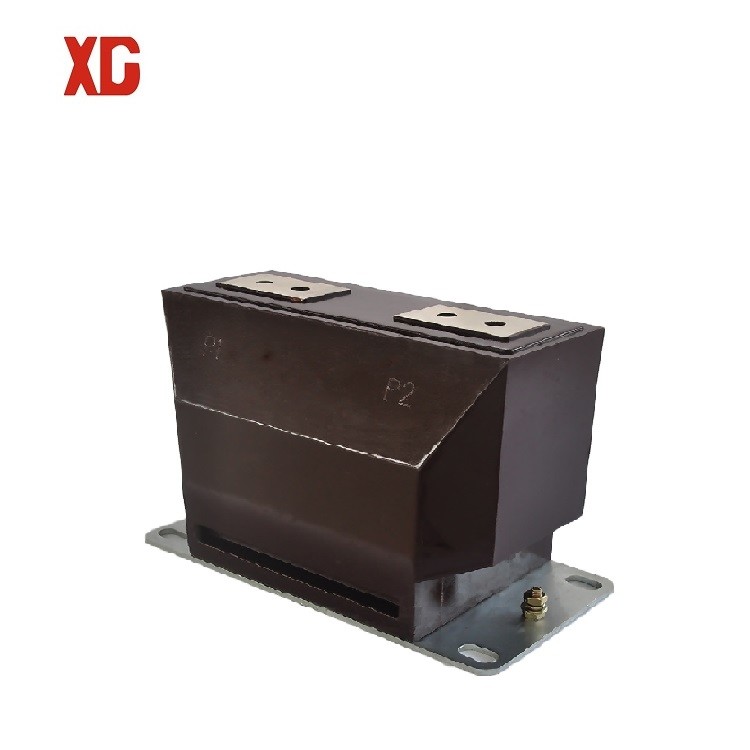

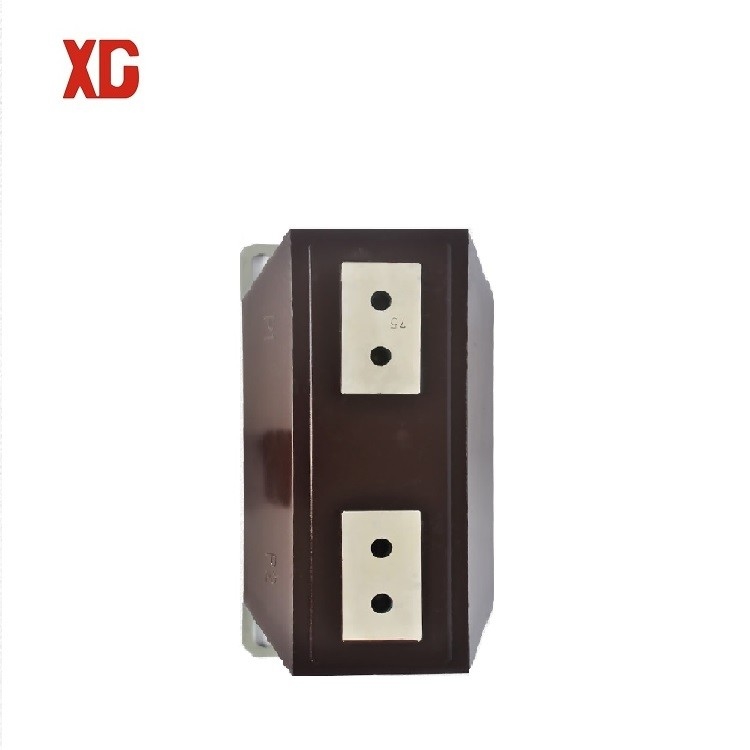

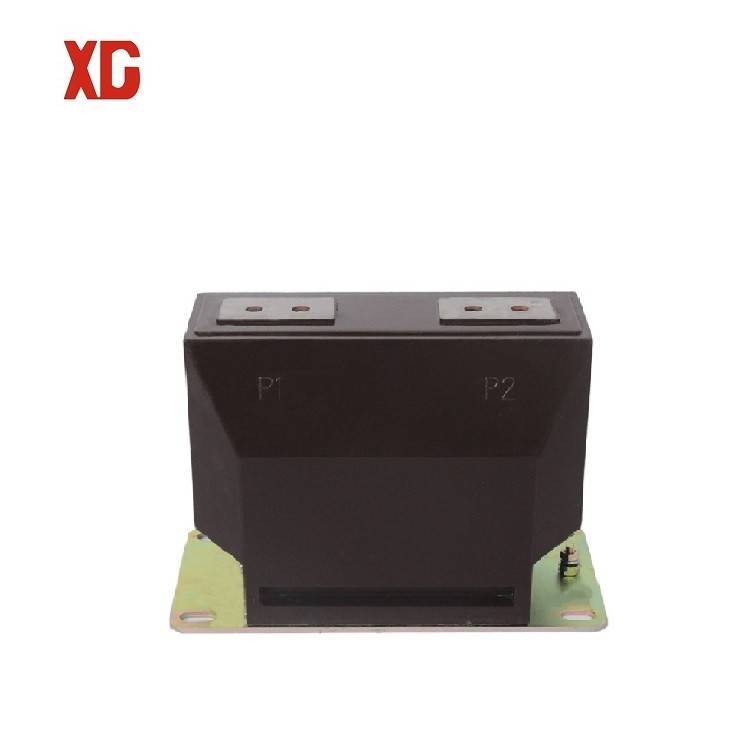

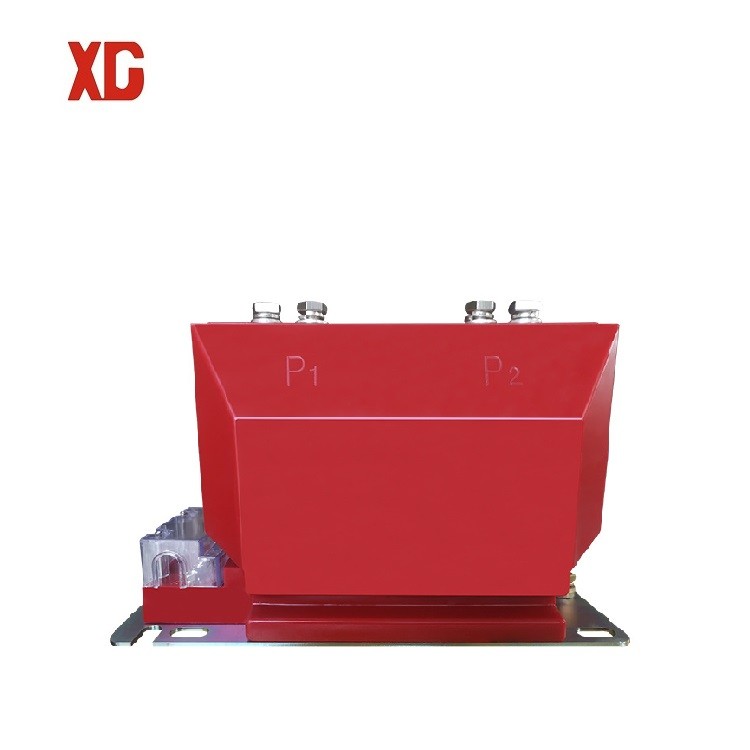

一次出口Ｐ１およびＰ２はそれぞれ鋳造体の上部にあり、二次巻線の出口端は鋳造体の下部にある。最初のグループは計量巻線 (レベル 0.2s および 0.2) で、1S1 および 1S2 とマークされています。2 番目のグループは監視巻線 (レベル 0.5) で、2S1 および 2S2 とマークされています。3 番目のグループは保護巻線 (10P) で、3S1 および 3S2 とマークされています。同時に、二次巻線をタップすることができます。
顧客の必要に応じて、正確なグレードの組み合わせを自由に変更できます。トランスは極性を減らしています。トランスの底部にはベースプレートと4つのΦ12取り付け穴が装備されています。
2.LZZBJ9-10 変流器の利点:
耐湿性
汚れへの耐性
サイズが小さい
軽量
任意の位置と方向に取り付けるのに適しています。
3.LZZBJ9-10 変流器の概要
LZZBJ9-10 変流器は、屋内用エポキシ樹脂キャスト ピラー タイプの完全稼働状態の製品です。定格周波数 50Hz、電圧 10kV 以下の電力システムの電流およびエネルギー測定またはリレー保護に使用されます。中型開閉装置およびその他のタイプの開閉装置に適しています。
このタイプの製品は、ユーザーの要件、2、3 巻線の複雑な比率構造に従って製造することもできます。
現在、精度レベルは0.5、0.2、0.5S、0.2sで、保護レベルは10P10、10P20などです。さらに、非標準製品をカスタマイズできます。
4.トランスの構造と特性
変流器はエポキシ樹脂で完全に密閉され、鋳造されているため、製品は湿気、汚れに強く、小型軽量です。任意の位置と方向に取り付けるのに適しています。
|
定格一次電流(A) |
精度クラスの組み合わせ | 精度等級と定格出力(VA) | 短時間熱電流(kA/1S) | 定格動的電流(kA) | ||||||
| 0.2秒 | 0.2 | 0.5秒 | 0.5 | 10P10 | 10P15 | 10P20 | ||||
| 5 | 0.2S/10P10 0.2S/10P15 0.2S/10P20 0.2 /10P10 0.2 /10P15 0.2 /10P20 0.5 /10P10 0.5 /10P15 0.5 /10P20 0.2S/0.2/10P10 0.2S/0.2/10P20 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | 0.5 | 12.5 |
| 10 | 1 | 2.5 | ||||||||
| 15 | 1.5 | 3.75 | ||||||||
| 20 | 2 | 5 | ||||||||
| 25 | 2.5 | 6.25 | ||||||||
| 30 | 3 | 7.5 | ||||||||
| 40 | 4 | 10 | ||||||||
| 50 | 5 | 12.5 | ||||||||
| 75 | 7.5 | 18.75 | ||||||||
| 100 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | 10 | 25 | |
| 150 | 15 | 37.5 | ||||||||
| 200 | 20 | 50 | ||||||||
| 300 | 30 | 75 | ||||||||
| 400 | 40 | 100 | ||||||||
| 500 | 40 | 75 | ||||||||
| 600 | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 60 | 150 | |
| 800 | 80 | 200 | ||||||||
| 1000 | 15 | 20 | 15 | 20 | 30 | 30 | 20 | 80 | 200 | |
| 1200 | 80 | 200 | ||||||||
| 1500 | 80 | 200 | ||||||||
| 2000年 | 80 | 200 | ||||||||
| 2500 | 80 | 200 | ||||||||
1. 技術データを送信します。すべての有用な情報に適しています。私たちは良い推薦をします。
理解を深めるために、誤解や当社のウェブサイトからのリンクを避けるために、参考画像を 1 枚添付してください。
2. リードタイムは注文数量によって異なります。スタンダードタイプの在庫もございます。それ以外の場合は、3-15 日かかります。
3.通常、海で出荷されますが、少量の注文または緊急の注文は、航空便でお送りできます。
4. 当社のすべての活動は、ISO 14001:2015 および IEC 規格の認定を受けています。
5.技術は品質が国際的な要求を満たすことを保証します。
